板框濾油機結構特征

發布時間：2021-01-26 瀏覽次數：2149次 作者：諾慶機電

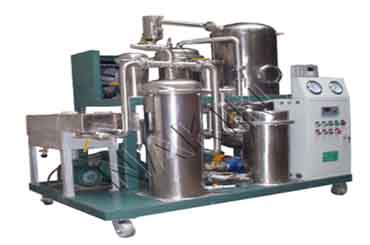

       板框濾油機是由過濾床，輸油泵和粗濾器等部分組成的可移動裝置。

       過濾床是一種連續操作的，在壓力作用下向側面過濾的過濾器組壓入臟油，它是由成套的順序交替排列的濾板和濾框以及包括有手動螺旋壓緊 裝置、壓緊板的機構組成。濾板和濾框的側面有“耳子”支撐于機架的托 板上，濾板和濾框間襯有作為過濾介質的濾紙或濾布，借壓緊裝置的壓力， 將濾板和濾框壓緊在固定的止推板和濾框之間的濾紙或濾布，起過濾作用。 在濾板和濾框相應位置上設有兩個通液孔，當壓緊后構成為兩條完整的通 道，耳子呈三角形的一邊導入臟油，經過濾室過濾后，從另一邊相應通道 （在耳子呈扇形的一邊）引出干凈的油。

       過濾時臟油經輸入通道分配到各個濾框內，通過濾紙后進入濾板的通 液孔，潔凈的油匯集于輸出通道內，排出機外。而臟物留在濾紙表面上， 臟油中的少量水份被濾紙中的毛細管吸收，當濾紙表面的濾渣逐漸增厚及 濾紙中的水份含量增多，過濾阻力增加，當增加到一定程度（一般為 0.2~0.35Mpa）應停止過濾，更換或清洗濾紙，再繼續使用。

       齒輪泵與電動機用彈性橡膠墊聯接，為避免壓力過高造成機械事故， 在油泵的下部設有安全閥（產品出廠時已調節到規定的最高壓力 150%PN）。 根據用戶需要可將安全閥設定在較低的數值上，但一般不允許調節到超過 規定的最高壓力值。 齒輪泵和電動機裝在過濾床的下面，油泵輸出的液體通過排送管、止 推板輸送到過濾部分。

       齒輪泵的齒輪由滾動軸承支承，它是靠油泵本身輸送的油液來潤滑的。 粗濾器安裝在油泵的吸入端，它的作用是防止大顆粒雜質進入油泵，破壞油泵。當擰掉粗濾器蓋上的螺栓，取下粗濾器蓋時，就可直接將過濾 網取出清洗。當粗濾器內如果布滿臟物時，不但使濾油能力迅速下降，還 有可能將過濾網損壞，因此，應經常注意清洗粗過濾網。 當箱內有存油時，可將回油閥打開，吸走存油，防止存油溢出機外。

       板框濾油機是濾油機中結構和功能最簡單的種類之一，具有結構簡便、操作容易、運行成本低等優點，同時板框濾油機重量輕，體積小，移動方便。但是過濾的油品質量不比真空濾油機差。
